IGN BD TOPO®

Téléchargement et préparation des données

Je vais illustrer cette partie en prenant l'exemple de la réalisation de la carte SUD de la France. Après avoir téléchargé l'ensemble des régions concernées (Nouvelle-Aquitaine, Auvergne-Rhône-Alpes, Occitanie, Provence-Alpes-Côte d’Azur et la Corse) sur le site de l'IGN.

Pour rappel, voici la couverture de la carte France SUD :

cover-france-sud — Couverture France SUD

L'arborescence de fichier générale :

GARMIN-IGN-BDTOPO-MAP/
├── 01-PROJECTS
├── 02-RESSOURCES
├── 03-DATA-INPUT
├── 04-DATA-OUTPUT
├── 05-POLISH-MP
├── 06-IMG
├── 07-MAPSET
├── 08-GMAPSUPP
├── 09-BASECAMP

Et mon arborescence stockant les données ESRI Shapefile provenant de la BDTOPO. Ici, chaque dossier contient les fichiers ESRi Shapefile :

03-DATA-INPUT/
└── 01-IGN-BDTOPO
    └── 01-SHP
        └── FRANCE-SUD
            └── v2025.06
                ├── R75
                │   ├── ADMINISTRATIF
                │   ├── ADRESSES
                │   ├── BATI
                │   ├── HYDROGRAPHIE
                │   ├── LIEUX_NOMMES
                │   ├── OCCUPATION_DU_SOL
                │   ├── SERVICES_ET_ACTIVITES
                │   ├── TRANSPORT
                │   └── ZONES_REGLEMENTEES
                ├── R76
                │   ├── ADMINISTRATIF
                │   ├── ADRESSES
                │   ├── BATI
                │   ├── HYDROGRAPHIE
                │   ├── LIEUX_NOMMES
                │   ├── OCCUPATION_DU_SOL
                │   ├── SERVICES_ET_ACTIVITES
                │   ├── TRANSPORT
                │   └── ZONES_REGLEMENTEES
                ├── R84
                │   ├── ADMINISTRATIF
                │   ├── ADRESSES
                │   ├── BATI
                │   ├── HYDROGRAPHIE
                │   ├── LIEUX_NOMMES
                │   ├── OCCUPATION_DU_SOL
                │   ├── SERVICES_ET_ACTIVITES
                │   ├── TRANSPORT
                │   └── ZONES_REGLEMENTEES
                ├── R93
                │   ├── ADMINISTRATIF
                │   ├── ADRESSES
                │   ├── BATI
                │   ├── HYDROGRAPHIE
                │   ├── LIEUX_NOMMES
                │   ├── OCCUPATION_DU_SOL
                │   ├── SERVICES_ET_ACTIVITES
                │   ├── TRANSPORT
                │   └── ZONES_REGLEMENTEES
                └── R94
                    ├── ADMINISTRATIF
                    ├── ADRESSES
                    ├── BATI
                    ├── HYDROGRAPHIE
                    ├── LIEUX_NOMMES
                    ├── OCCUPATION_DU_SOL
                    ├── SERVICES_ET_ACTIVITES
                    ├── TRANSPORT
                    └── ZONES_REGLEMENTEES

Préparer ses données sources pour qu'elles soient conformes aux spécifications de fichiers ESRI Shapefile GARMIN

Les données sources téléchargées, l'objectif à partir d'ici est de transformer la structure attributaire de ces fichiers ESRI Shapefile pour qu'elle soit conforme aux spécifications de fichiers ESRI Shapefile GARMIN.

Pour plus de clarté, j'ai créé différents projets FME afin d'exécuter cette transformation de manière globale sur l'ensemble des fichiers ESRI Shapefile. Pour certaines données géohraphiques, je ne m'interdis pas de réaliser quelques transformations géographiques également.

J'ai donc subdivisé ces jobs FME par thème et surtout par volume de données à travailler :

Astuce

Vous pouvez télécharger les jobs FME en cliquant sur les liens correspondants ci-dessous !

01-IGN-BDTOPO-ESRI-SHP-PREPARE-TO-MP-POLISH-LOT-MAIN.fmw :
- ADMINISTRATIF : Limite de commune, zones urbanisées

  Projet FME - Extrait sur le thème ADMINISTRATIF

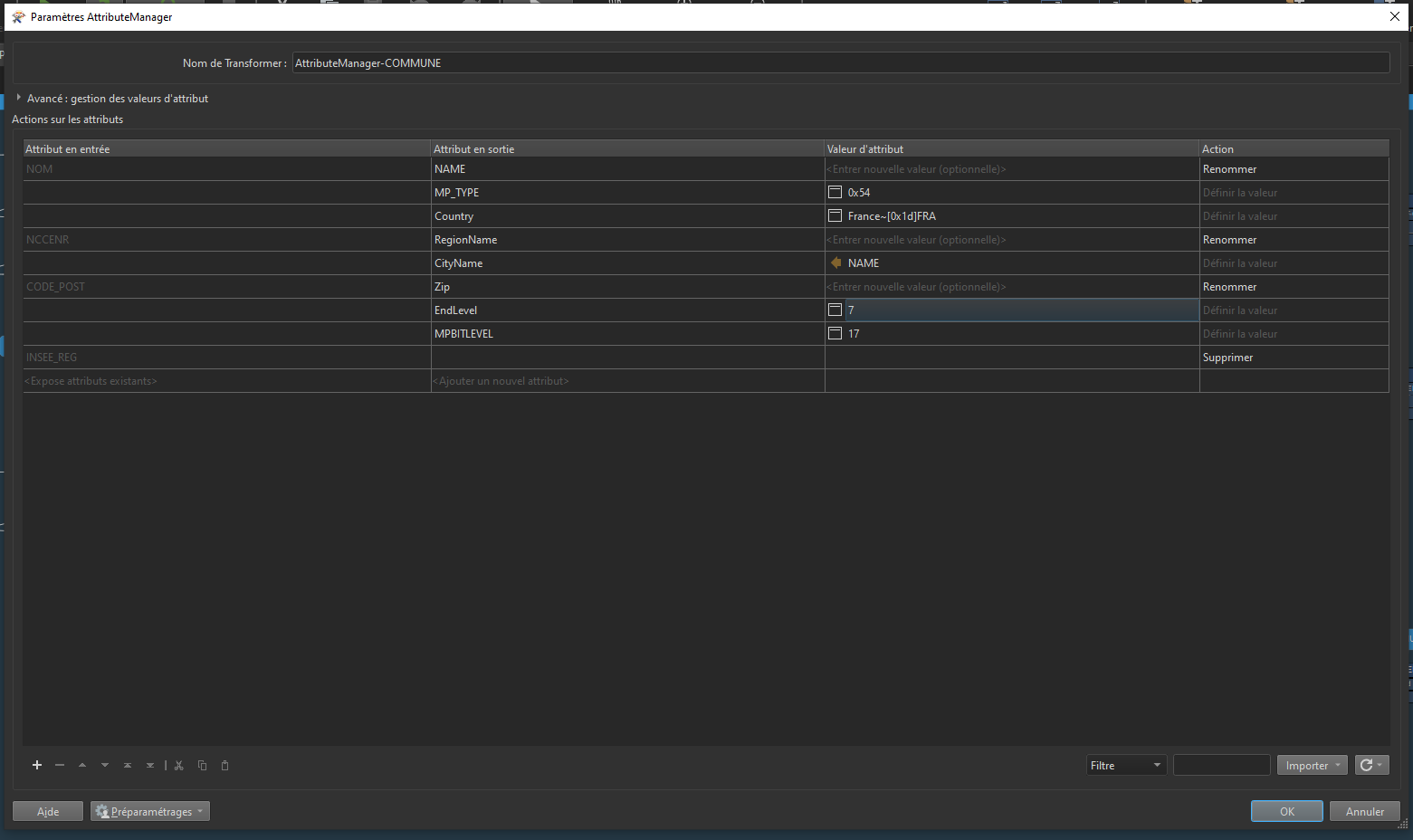

  Projet FME - Structure attributaire conforme aux spécifications de fichiers ESRI Shapefile GARMIN
- HYDROGRAPHIE : Cours d'eau, lac, étangs, toponymes, etc...
- TOPONYMIE : Lieux-Dits habités, Lieux-Dits non habités
- SERVICES_ET_ACTIVITES : toponyme services et activités, Zones d'activités, lignes électrique
- ZONES_REGLEMENTEES : forêts publiques
02-IGN-BDTOPO-ESRI-SHP-PREPARE-TO-MP-POLISH-LOT-VEGETATION.fmw :
- OCCUPATION_DU_SOL : Zone de végétation

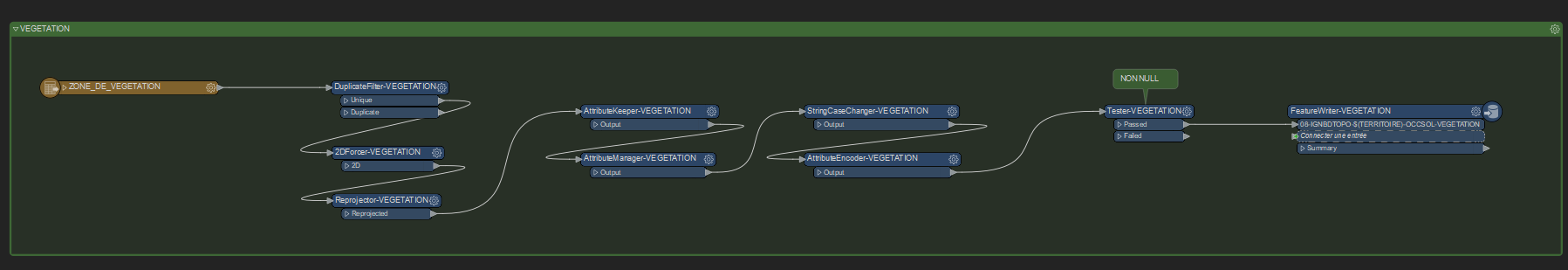

  Projet FME - Extrait sur le thème OCCUPATION_DU_SOL

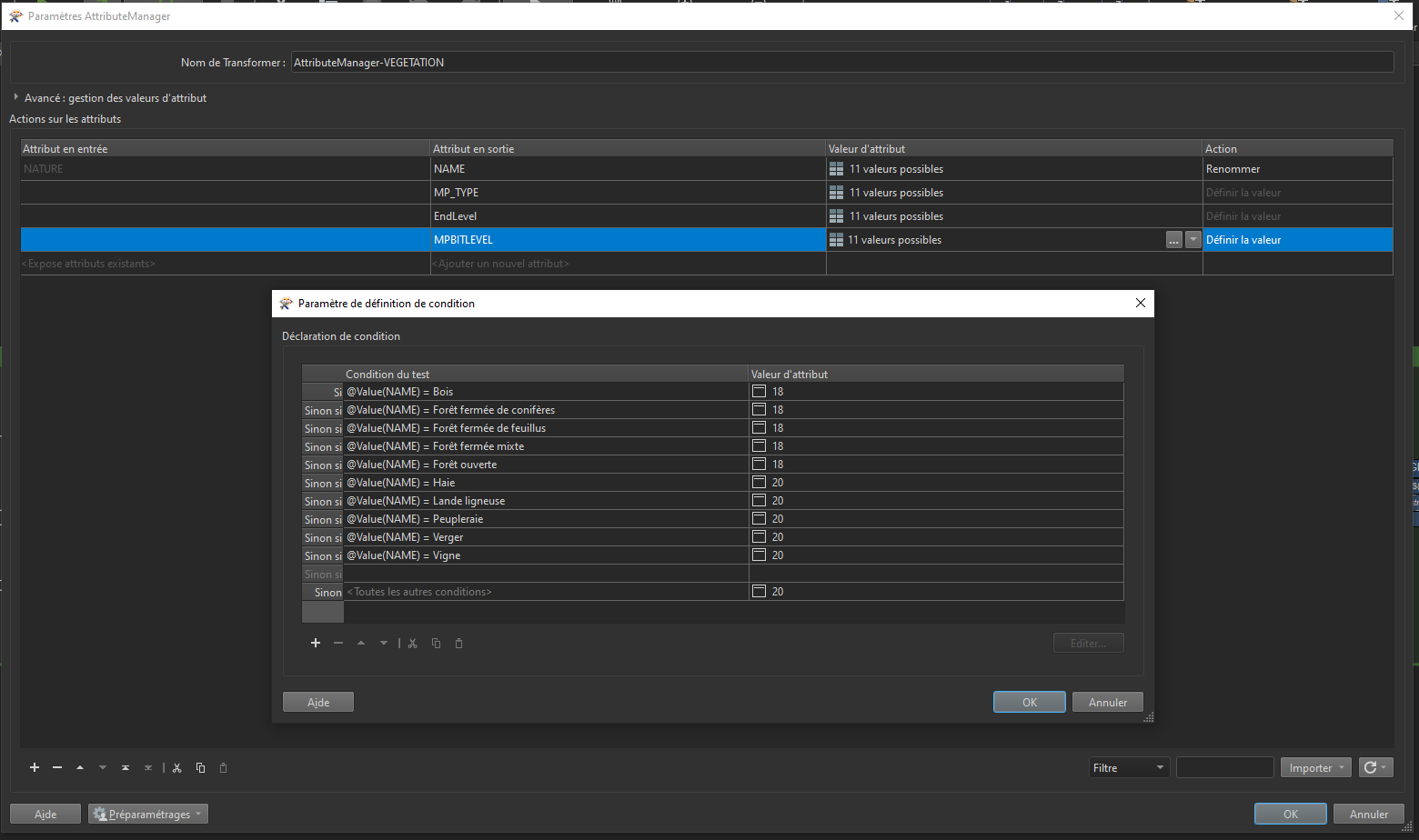

  Projet FME - Structure attributaire conforme aux spécifications de fichiers ESRI Shapefile GARMIN

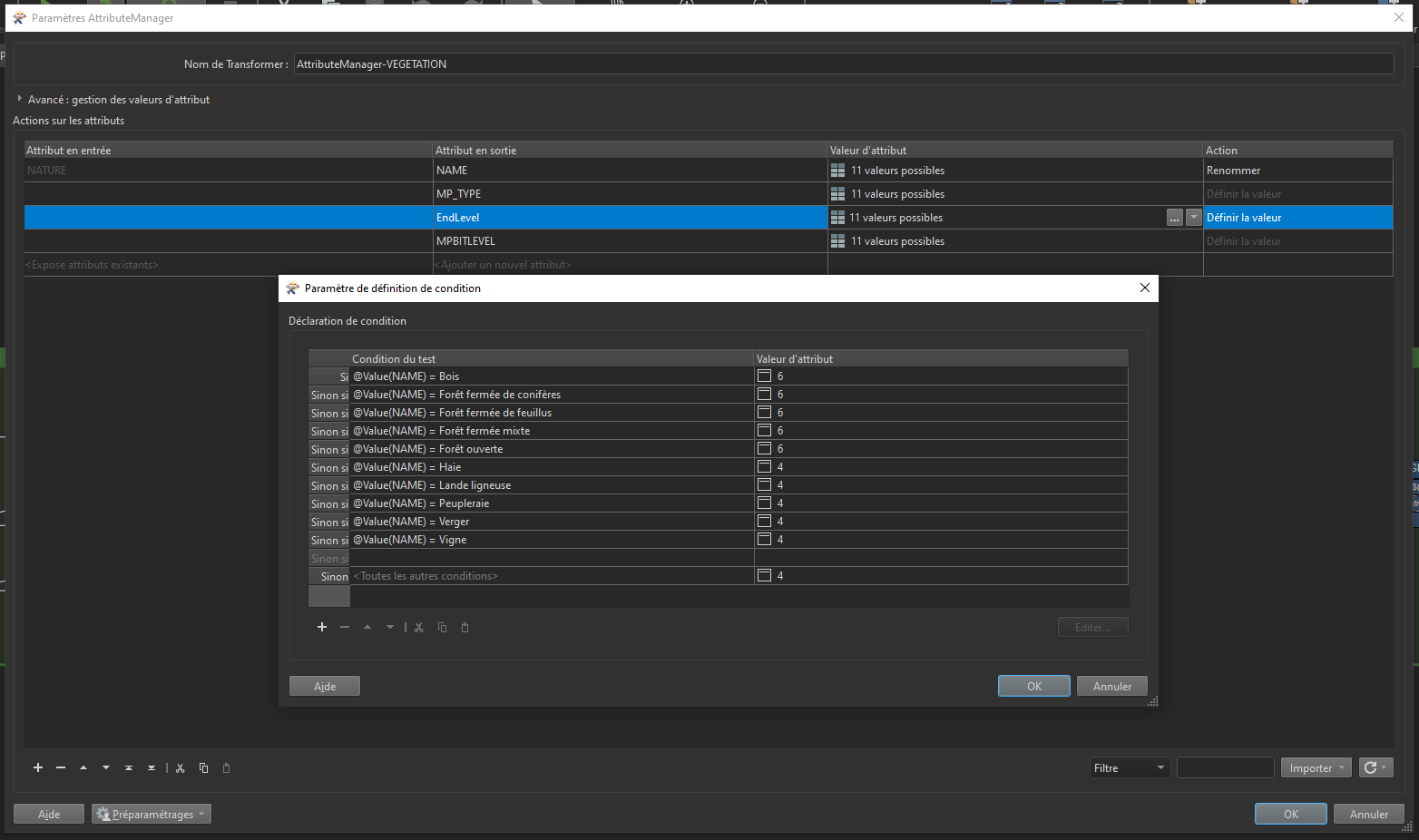

  Projet FME - Structure attributaire conforme aux spécifications de fichiers ESRI Shapefile GARMIN

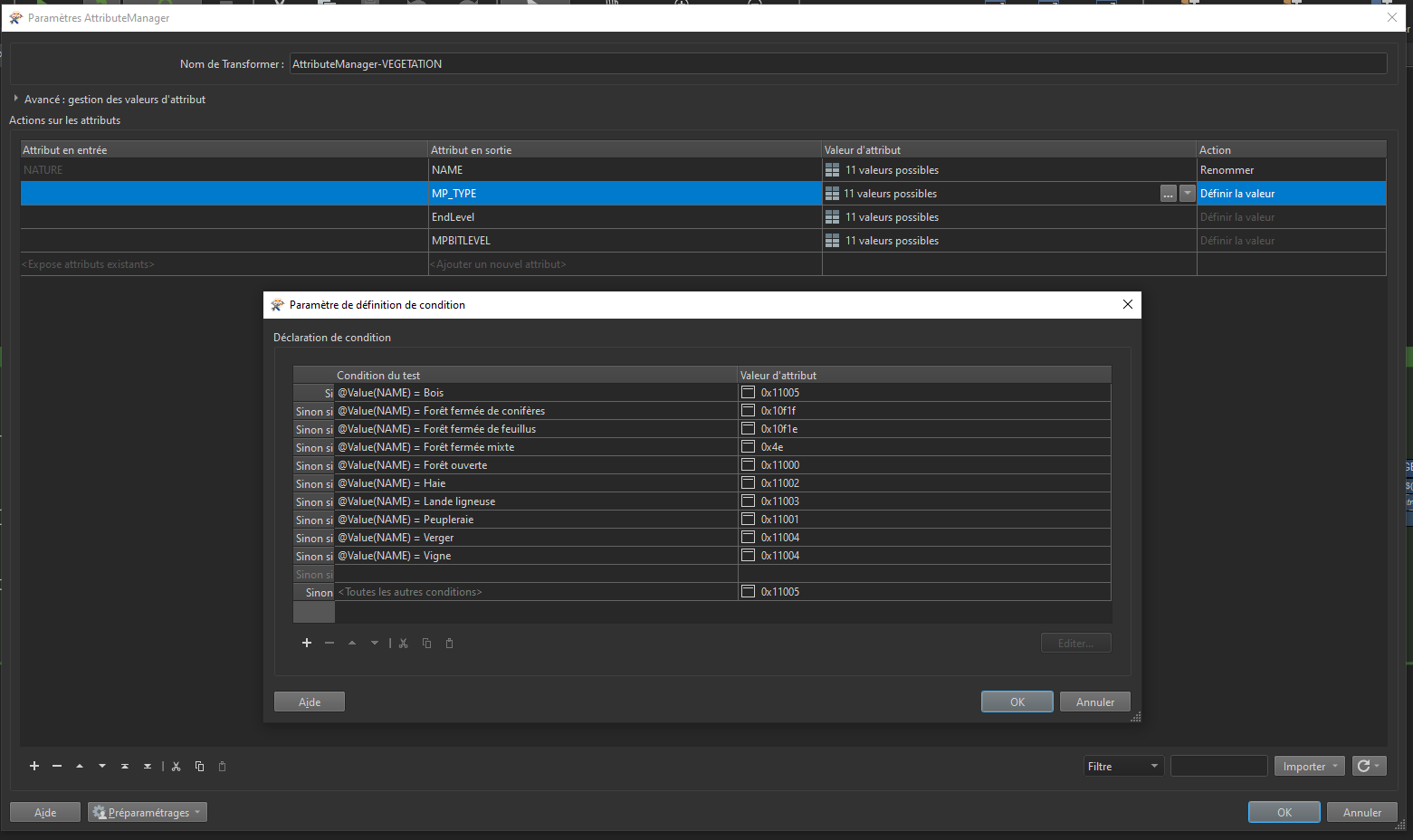

  Projet FME - Structure attributaire conforme aux spécifications de fichiers ESRI Shapefile GARMIN

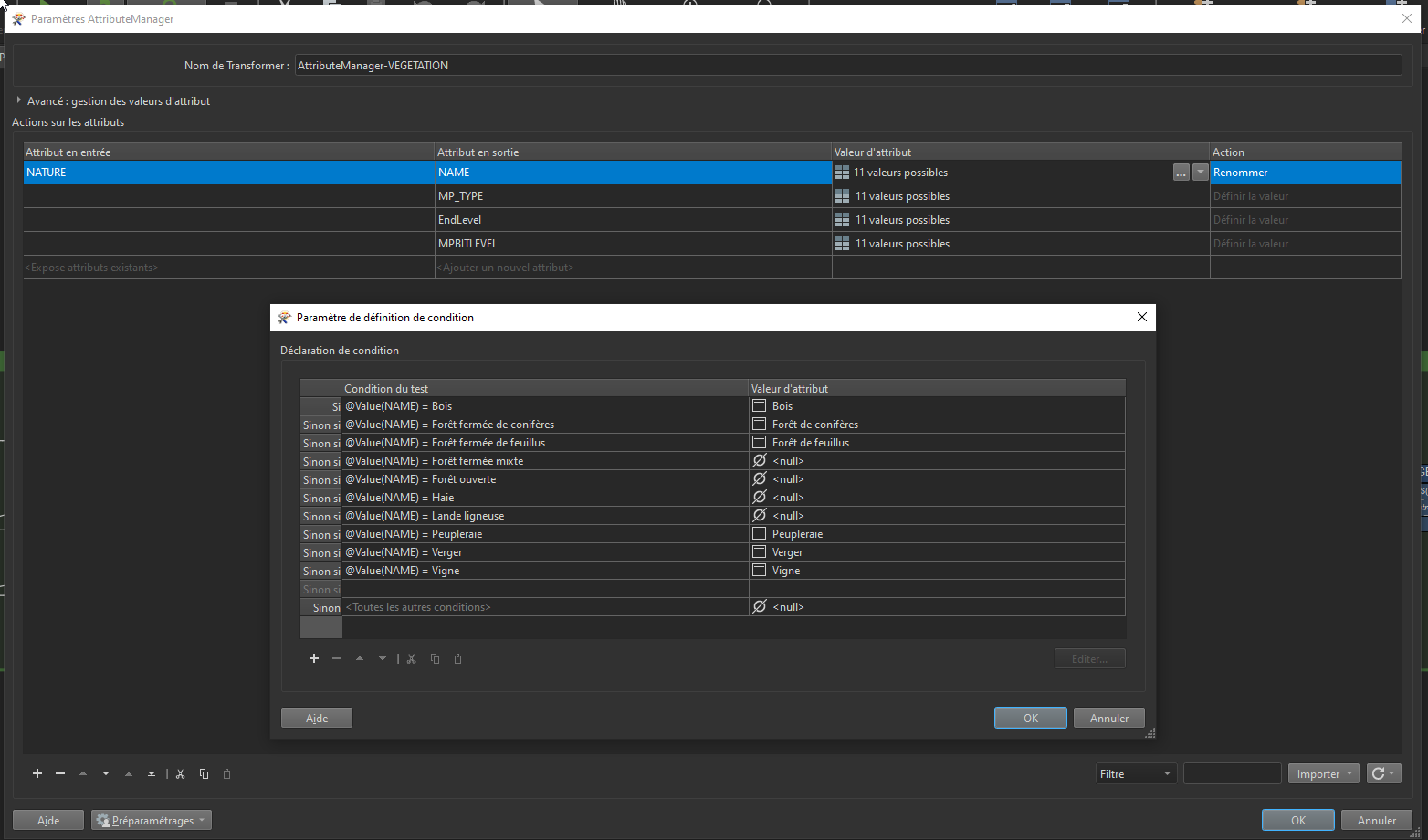

  Projet FME - Structure attributaire conforme aux spécifications de fichiers ESRI Shapefile GARMIN
03-IGN-BDTOPO-ESRI-SHP-PREPARE-TO-MP-POLISH-LOT-BATI.fmw :
- BATI : bâtiments, cimetières, constructions linéaires, constructions ponctuelles, terrains de sports, lignes orographiques, pylônes
04-IGN-BDTOPO-ESRI-SHP-PREPARE-TO-MP-POLISH-LOT-VOIRIE.fmw :
- TRANSPORT : routes, voies ferrées, piste d'aérodrome, transport par câble
